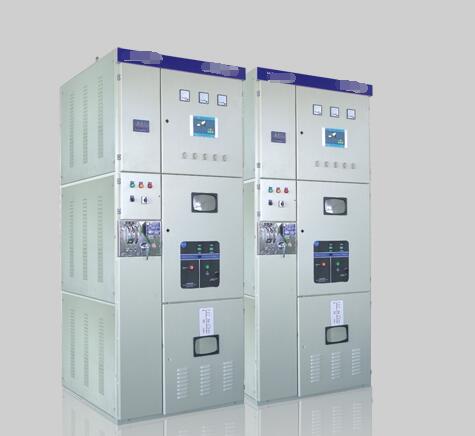

高低壓成套配電裝置,又稱成套開關設備或開關柜。是以開關設備為主體,將其它各種電器元件按一定主接線要求組裝為一體而構成的成套電氣設備,它用于配電系統,作接受與分配電能之用。對線路進行控制、測量、保護及調整。主要有高、低壓開關柜,箱變等
1.開關柜的特點
(a)開關柜作為封閉式半封閉式,對電器元件及輔助件保護性好,能有效地防止灰塵、雨水、動物隨意進入而影響供電的質量。
(b)開關柜獨立性好,能有效的防止因電路等故障使事故擴大。
(c)開關柜聯鎖比效比較可靠、全面、安全性能高。
(d)便于運輸和安裝。
(e)能與微機結合,實現自動化管理。
(f)開關柜為金屬外殼,從強度和剛度都能滿足要求,而且殼體都可確保安全可靠接地。
2.開關柜的分類
(a)按柜體的結構特點分為開啟式和封閉式兩種。開啟式柜體結構簡單,造價低,一次元件之間一般不隔開,母線外露。封閉式的則將一次電器元件用隔板分隔成不同的小室,較開啟式的安全,可以防止事故的擴大,但造價要高。
(b)按一次電器元件固定的特點分為固定式和手車式。固定式柜體一次元件安裝完后,位置是不動的,但檢修較為不便,而手車式的柜體斷路器及操動機構全部在手車上(有時包括互感器、儀表等),檢修斷路器及機構等元件時,可將手車推出柜外,所以比較安全、方便、缺點是增加活動觸頭使回路電阻增加。
