觸頭（靜觸頭和動觸頭）在斷路器中用來實現電路接通或分斷。

觸頭的基本要求為：

（1）能安全可靠地接通和分斷極限短路電流及以下的電路電流；

（2）長期工作制的工作電流；

（3）在規定的電壽命次數內，接通和分斷后不會嚴重磨損。

 常用斷路器的觸頭型式有，對接式觸頭、橋式觸頭和插入式觸頭。對接式和橋式觸頭多為面接觸或線接觸，在觸頭上都焊有銀基合金鑲塊。大型斷路器每相除主觸頭外，還有副觸頭和弧觸頭。

 斷路器觸頭的動作順序是，斷路器閉合時，弧觸頭先閉合，然后是副觸頭閉合，最后才是主觸頭閉合；斷路器分斷時卻相反，主觸頭承載負荷電流，副觸頭的作用是保護主觸頭，弧觸頭是用來承擔切斷電流時的電弧燒灼，電弧只在弧觸頭上形成，從而保證了主觸頭不被電弧燒蝕，長期穩定的工作。

滅弧系統

滅弧系統用來熄滅觸頭間在斷開電路時產生的電弧。西安斷路器滅弧系統包括兩個部分：一為強力彈簧機構，使斷路器觸頭快速分開；一為在觸頭上方設有滅弧室。

操動機構

斷路器操動機構包括傳動機構和脫扣機構兩大部分。

（1）傳動機構：

 按斷路器操作方式不同可分為：手動傳動、杠桿傳動、電磁鐵傳動、電動機傳動；按閉合方式可分為：貯能閉合和非貯能閉合。

（2）自由脫扣機構：

自由脫扣機構的功能是實現傳動機構和觸頭系統之間的聯系。

保護裝置

斷路器的保護裝置由各種脫扣器來實現。

 斷路器的脫扣器型式有：欠壓脫扣器、過電流脫扣器、分勵脫扣器等。過電流脫扣器還可分為過載脫扣器和短路脫扣器。

 欠壓脫扣器用來監視工作電壓的波動，當電網電壓降低至70%～35%額定電壓或電網發生故障時，斷路器可立即分斷，在電源電壓低于35%額定電壓時，能防止斷路器閉合。帶延時動作的欠壓脫扣器，可防止因負荷陡升引起的電壓波動，而造成斷路器不適當地分斷。延時時間可為1s、3s和5s。

分勵脫扣器用于遠距離遙控或熱繼電器動作分斷斷路器。

過電流脫扣器用于防止過載和負載側短路。

一般斷路器還具有短路鎖定功能，用來防止斷路器因短路故障分斷后，故障未排除前再合閘。在短路條件下，西安斷路器分斷，鎖定機構動作，使斷路器機構保持在分斷位置，鎖定機構未復位前，斷路器合閘機構不能動作，無法接通電路。

結構總結

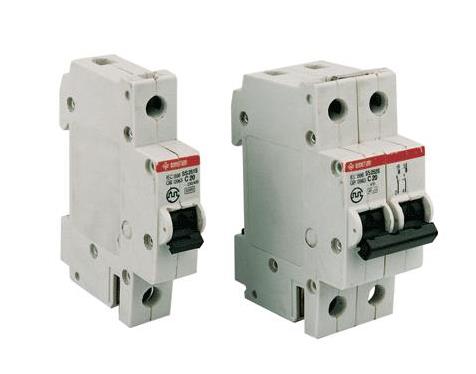

 低壓斷路器由操作機構、觸點、保護裝置（各種脫扣器）、滅弧系統等組成。可實現短路、過載、失壓保護。
